保安过滤器

更新：2016-10-7 18:58:26 点击：

品牌：工泉牌
型号： DN50

产品介绍

保安过滤器概述

保安过滤器大都采用不锈钢做外壳，内部装过滤滤芯（例如PP棉），主要用在多介质预处理过滤之后，反渗透、超滤等膜过滤设备之前。用来滤除经多介质过滤后的细小物质（例如微小的石英沙，活性炭颗粒等），以确保水质过滤精度及保护膜过滤元件不受大颗粒物质的损坏。精密过滤装置内装的过滤滤芯精度等级可分为0.5μs,1μs,5μs,10μs等，根据不同的使用场合选用不同的过滤精度，以保证后出水精度及保证后级膜元件的安全。

采用PP棉、尼龙、熔喷等不同材质作滤芯，去除水中的微小悬浮物，细菌及其它杂质等，使原水水质达到反渗透膜的进水要求。

保安过滤器工艺原理

保安过滤器属于精密过滤器，其工作原理是利用PP滤芯5μm的孔隙进行机械过滤。水中残存的微量悬浮颗粒、胶体、微生物等，被截留或吸附在滤芯表面和孔隙中。随着制水时间的增长，滤芯因截留物的污染，其运行阻力逐渐上升，当运行至进出口水压差达0.1MPa时，应更换滤芯。保安过滤器的主要优点是效率高、阻力小、便于更换。

保安过滤器结构及原理

保安过滤器采用成型的滤材，在压力的作用下，使原液通过滤材，滤渣留在管壁上，滤液透过滤材流出，从而达到过滤的目的。结构：滤布、滤网、滤片、烧结滤管、线绕滤芯、熔喷滤芯等。因滤材的不同，过滤孔径也不相同。精密过滤是介于砂滤(粗滤)与超滤之间的一种过滤，过滤孔径一般在0.5～120μm范围。同种形式的滤材，按外型尺寸可分为不同的规格。线绕滤芯(又称蜂房滤芯)有两种：一种是聚丙烯纤维---聚丙烯骨架滤芯，最高使用温度60℃;另一种是脱脂棉纤维---不锈钢骨架滤芯，最高使用温度120℃。熔喷滤芯是以聚丙烯为原料，采用熔喷工艺形成的滤材，最高工作温度60℃。精密过滤可去除水中的悬浮物、某些胶体物质和小颗粒物。

保安过滤器滤芯的保护

(1)水源一般是固定的水源，不能轻易改变。

(2)改善预处理运行效果，优化絮凝剂及助凝剂加药量，选择适合水源的阻垢剂，调整各预处理设备达到最佳运行状态，严格按照操作规程要求，保证预处理出水水质合格。

(3)选用质量有保证的品牌滤芯，既能延长滤芯使用周期，又能保证保安过滤器出水水质。如GEOsmonics滤芯，其过滤精度在5±0.5µm，采用Z.Plex技术的GEOsmonics新型Purtrex滤芯重新定义了以前所有的RO预处理性能和滤芯构造标准。Z.Plex技术采用短直径熔喷滤芯、宽层间距和一个三维纤维基体Purtrex滤芯特别适用于水处理应用，因为水处理应用中细小的泥沙颗粒容易造成反渗透设备的污堵。这种滤芯在截留水中污物方面无可匹敌，压力损耗更低，使用寿命较之多数同类滤芯更长。在滤芯无负载外壳下，纤维和三维网状物形成多种孔隙，可有效捕捉杂质。在接下来的滤层中，Z.Plex技术独有的纤维结构中小孔隙的数量越来越多，直到滤芯中心，可最大限度地提高滤芯寿命和污泥去除效率。

对于精确的微米级过滤而言，内芯是最后一层过滤层。内芯为热熔粘结结构，具有无可匹敌的整体性、下游清洁性和刚性且无需配备支撑芯。同样，渗透性能极强的粘结外表涂层十分光洁，可以防止疏松的纤维移动，这对于纯度要求高的应用十分关键。

保安过滤器特点

精密过滤器具有以下特点：

.能有效除去液体中的悬浮物、铁锈等。

.可承受较高的过滤压力。

.独特的深层网孔结构使滤芯有较高的容渣负荷能力。

.滤芯可用多种材质制作,以适应各种流体过滤的需要。

.外形体积小,过滤面积大,阻力小,使用寿命长

保安过滤器功能和目的

为了防止预处理中未能完全去除或新产生的悬浮颗粒进入反渗透系统，保护高压泵和反渗透膜，通常在反渗透进水前设置滤芯式保安过滤器。一般采用孔径小于10μm，根据实际设计情况可设计为5μm或更低。

保安过滤器组成部分

保安过滤器主要由过滤外壳，过滤滤芯等组成，过滤外壳大部分由R304不锈钢材料组成，如用在耐酸碱等特殊场合则可采用R316不锈钢做外壳。可分为法兰式与卡箍式，而法兰式外壳主要用在过滤流量较大的场合。过滤滤壳中间装的过滤滤芯主要以PP过滤棉芯为主，有些场合也可选用线绕滤芯或活性炭滤芯。滤芯的安装数目可从一支到几十支不等，主要是根据处理量的大小来确定。

保安过滤器常见滤芯类型

滤芯材料主要有烧结滤管、熔喷式纤维滤芯和蜂房滤芯等。

烧结管是由粉末材料通过烧结形成的，其滤管材料有陶瓷、玻璃砂、塑料等所种。熔喷式纤维滤芯一般采用聚丙烯为原料，经过加热熔融，喷射、牵引、接收成型而制成，以聚丙烯为原材料的PP滤芯较为常用。蜂房滤芯是由纺织纤维粗纱精密缠绕在多孔骨架上，聚丙烯线绕蜂房式滤芯较常用。

保安过滤器注意事项

保安过滤器的进出水需设置压力表，当运行时进出水压差达到极限值时，应及时更换滤芯。由于滤芯的清洗恢复效率较低，所以最好使用一次性滤芯。

保安过滤器安装方法

1.将包装拆开，分类放好

2.将滤芯装好

3.将滤芯固定到过滤罐中

4.固定好罐盖，上好排气阀。

保安过滤器技术参数

设计压力：0.75—1.6Mpa

设计温度：20℃~120℃

密封型式：O型圈及平垫

密封材质：丁腈橡胶、硅胶、氟橡胶以及聚四氟乙稀等，标准配置为硅胶密封

接口形式：牙口、卡箍、GB、HG、DIN、ANSI、JIS标准法兰

适用滤芯：平口及222和226插口滤芯

表面处理：亚光喷涂、镜面抛光，电解抛光

过滤精度：0.5μm--100μm

材质: SUS304 316L

保安过滤器应用范围

1、纳滤（NF）、超滤（UF）、反渗透（RO）、电渗析（EDI）等系统保安过滤及终端过滤；

2、医药针剂、大输液、滴眼液、中草药药液等过滤，生物制剂提取、提纯、浓缩；

3、电子、微电子、半导体工业用高纯水预过滤、终端过滤；

4、油田回注水、锅炉补给水、化学试剂、液体有机制品、高纯化学品、浓药等过滤；

5、饮用纯净水、矿泉水、果汁、茶饮料、保健饮品过滤；

6、白酒、葡萄酒、啤酒、黄酒及其他果酒的过滤，纯生啤酒除菌过滤（替代巴氏灭菌）；

7、生产、生活废水处理及中水循环再利用过程中的预处理过滤或保安过滤；

8、其他如生物工程、油类精制、印染、纺织行业的给水及废水处理、科研实验过滤等

保安过滤器适用行业

出水质量符合食品卫生标准，可供宾馆、学校、食品厂、饮料厂和家庭制备冷饮水、饮料，以及作为纯水制备单元装置。

石家庄工泉水处理科技有限公司推荐设备：定压补水装置参考地址http://www.heblangya.com/Product/DYBS/

工泉公司是：定压补水装置的生产厂家,如果您对该定压补水设备有意向或者想了解更多定压补水装置的相关产品信息:囊式定压补水装置,全自动定压补水装置,定压补水装置原理,定压补水装置价格,定压补水装置型号等，欢迎来电垂询、洽谈!，15200035554售前客服，工泉公司石家庄工泉水处理科技有限公司生产的定压补水装置远销天津，北京，山东、四川、云南、大连、山西，辽宁,河南,唐山等地。工泉水处理是一家专业生产型公司。分销处遍布全国各地，欢迎新老客户前来我厂参观指导。真诚期待与您合作！

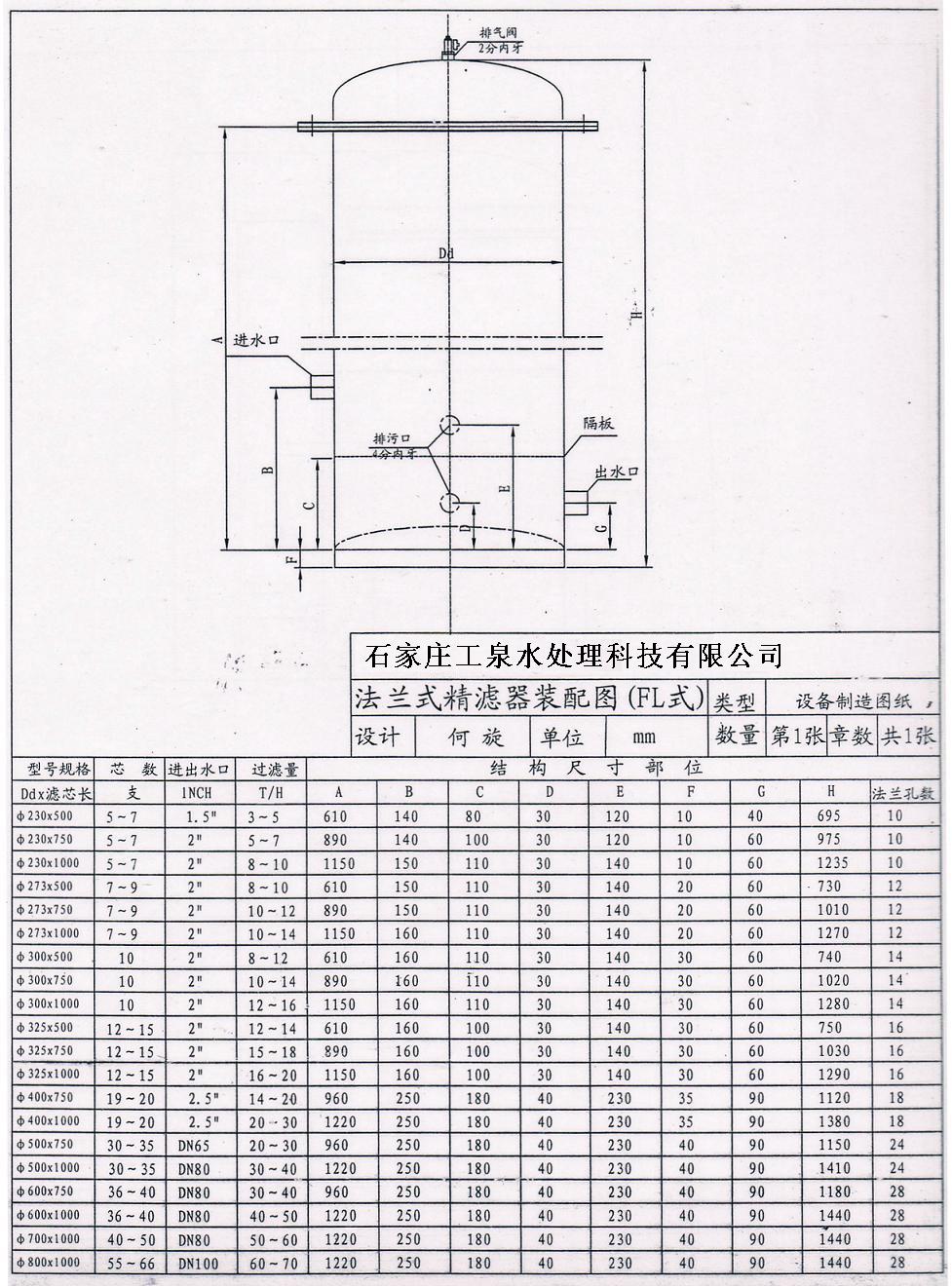

保安过滤器选型尺寸表：

名称	固定方式	规格	接口	流量(T)	口径
精滤器	卡箍式	ф195×250(5芯10寸)	内牙	2.0-3.0	1寸
精滤器	卡箍式	ф195×500(5芯20寸)	内牙	4.0-6.0	1.2寸
精滤器	卡箍式	ф195×750(5芯30寸)	内牙	7.0-8.0	1.5寸
精滤器	卡箍式	ф195×1000(5芯40寸)	内牙	9.0-11.0	1.5寸
精滤器	卡箍式	230×250(7芯10寸)	内牙	3.0-4.0	1.2寸
精滤器	卡箍式	ф230×500(7芯20寸)	内牙	6.0-8.0	1.5寸
精滤器	卡箍式	ф230×750(7芯30寸)	内牙	10.0-11.0	2寸
精滤器	卡箍式	ф230×1000(7芯40寸)	内牙	13.0-15.0	2寸
精滤器	法兰	ф230×500(5-7芯)20寸	内牙	6.0-8.0	1.5寸
精滤器	法兰	ф230×750(5-7芯)30寸	内牙	10.0-11.0	2寸
精滤器	法兰	ф230×1000(5-7芯)40寸	内牙	13.0-15.0	2寸
精滤器	法兰	ф273×500(7-9芯)20寸	内牙	7.0-9.0	2寸
精滤器	法兰	ф273×750(7-9芯)30寸	内牙	10.5-13.5	2寸
精滤器	法兰	ф273×1000(7-9芯)40寸	内牙	14.0-18.0	2寸
精滤器	法兰	ф300×500(10芯)20寸	内牙	9.0-10.0	2寸
精滤器	法兰	ф300×750(10芯)30寸	内牙	14.0-15.0	2寸
精滤器	法兰	300×1000(10芯)40寸	内牙	18.0-20.0	2寸
精滤器	法兰	ф325×500(12-15芯)20寸	内牙	12.0-15.0	2寸
精滤器	法兰	ф325×750(12-15芯)30寸	内牙	18.0-22.0	2寸
精滤器	法兰	ф325×1000(12-15芯)40寸	内牙	24.0-30.0	2寸
精滤器	法兰	ф350×750(16-18芯)30寸	内牙	24.0-27.0	2寸
精滤器	法兰	ф350×1000(16-18芯)40寸	内牙	32.0-36.0	2.5寸
精滤器	法兰	ф400×750(19-20芯)30寸	内牙	27.5-30.0	2.5寸
精滤器	法兰	ф400×1000(19-20芯)40寸	内牙	38.0-40.0	2.5寸
精滤器	法兰	ф450×750(21-25芯)30寸	内牙	31.5-37.5	2.5寸
精滤器	法兰	ф450×1000(21-25芯)40寸	内牙	42.0-50.0	2.5寸
精滤器	法兰	ф500×750(30-35芯)30寸	法兰	45.0-52.5	DN65
精滤器	法兰	ф500×1000(30-35芯)40寸	法兰	60.0-70.0	DN80
精滤器	法兰	ф600×750(36-40芯)30寸	法兰	54.0-60.0	DN80
精滤器	法兰	ф600×1000(36-40芯)40寸	法兰	72.0-80.0	DN80
精滤器	法兰	ф700×750(41-50芯)30寸	法兰	61.5-75.0	DN80
精滤器	法兰	ф700×1000(41-50芯)40寸	法兰	82.0-100.0	DN80
精滤器	法兰	ф800×750(55-66芯)30寸	法兰	82.5-99.0	DN100
精滤器	法兰	ф800×1000(55-66芯)40寸	法兰	110.0-132.0	DN100
